日曜電工(その2 やたら古いスイッチ)
日曜電工(その1 ダウンライトと人感センサー)の続き。
今工事している家はもともと母の実家で、私がオギャーと生まれて病院から最初に連れてこられた家です。生まれた時にはすでに新築ではなかったので、少なくとも築60年以上になります。とはいえ、これまでに何度も増築とリフォームを繰り返しています。
一番新しいリフォームが十年前で、前回の玄関はこのときにリフォームしました。一階は全体がリフォームされていますが、二階にはまだ手が加わっていない場所がたくさんあります。その一つがこのスイッチです。

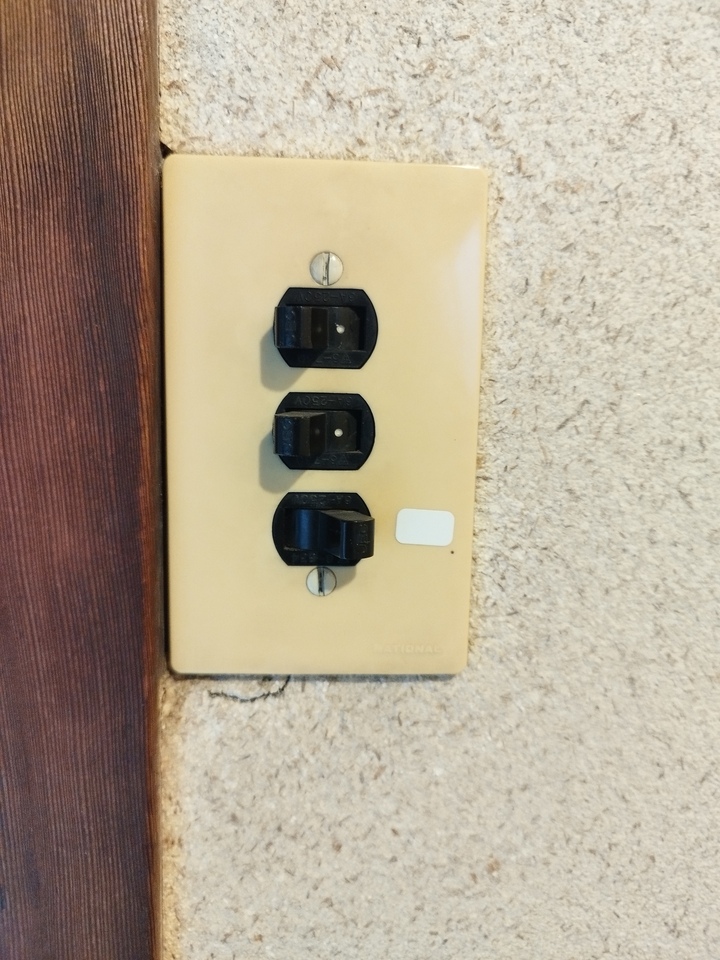

階段スイッチビフォー
上2つが部屋の照明用で一番下が階段の電球用です。部屋用は普通の片切りスイッチ、階段用は階下でも入り切りできる三路スイッチになっています。やたらと重くて、動かすと大仰な音がでます。なので、どのスイッチもあまり使われませんでした。
何しろ60年以上このままなので開けるのが怖いのですが、意を決して開けてみます。「ここを外せ」と言わんばかりにマイナスのビスが見えているので、これを外してカバーを取り去り、さらにスイッチの取付枠にあるビスを外します。このビスもちろんマイナスです。
いろいろ活躍するわりにネジ回しにはほとんど使われないマイナスドライバーくんが今日は大活躍です。本来の仕事ができて、きっと喜んでいることでしょう。
さて、開けてみたらこんなん出ました。

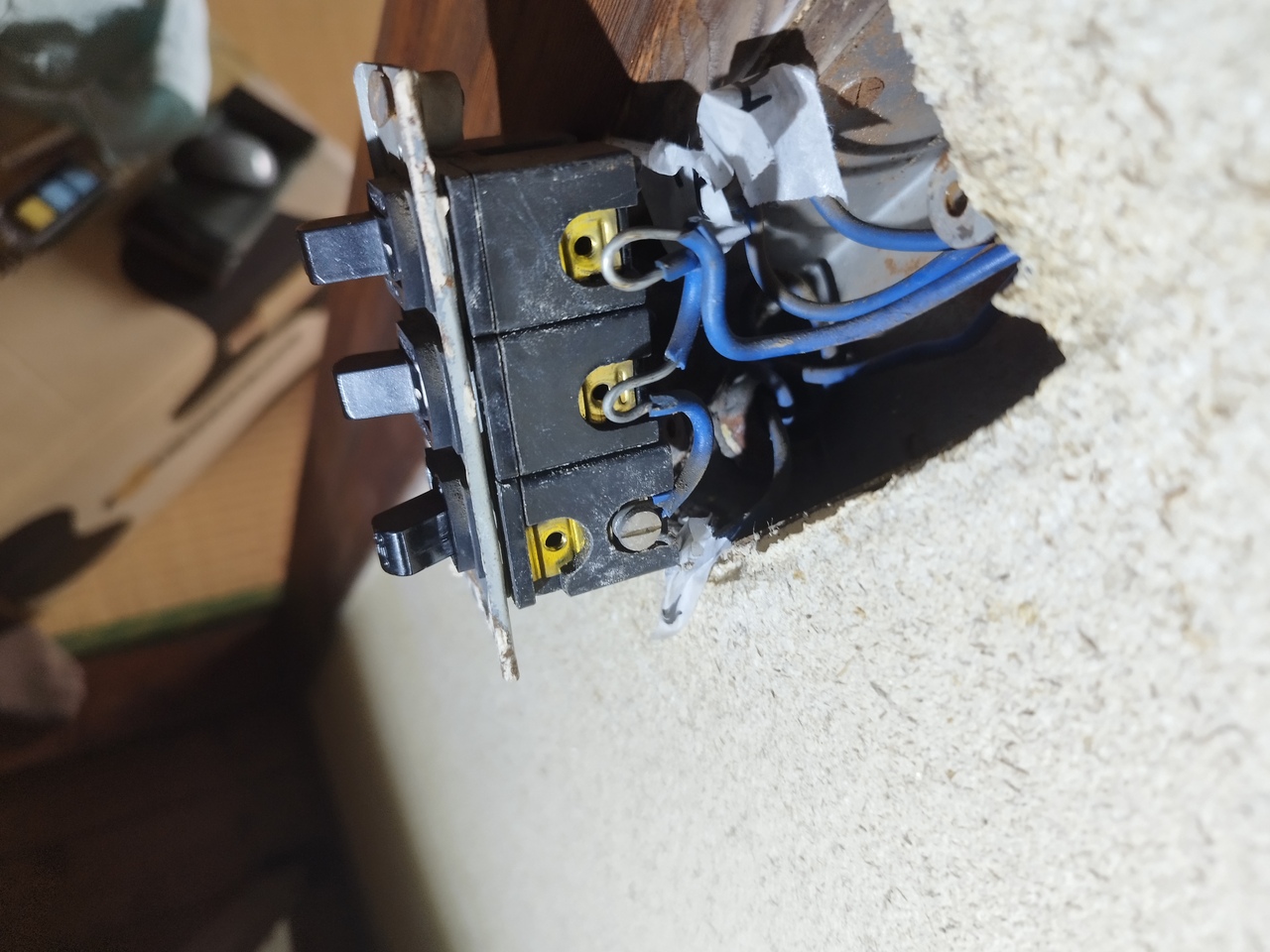

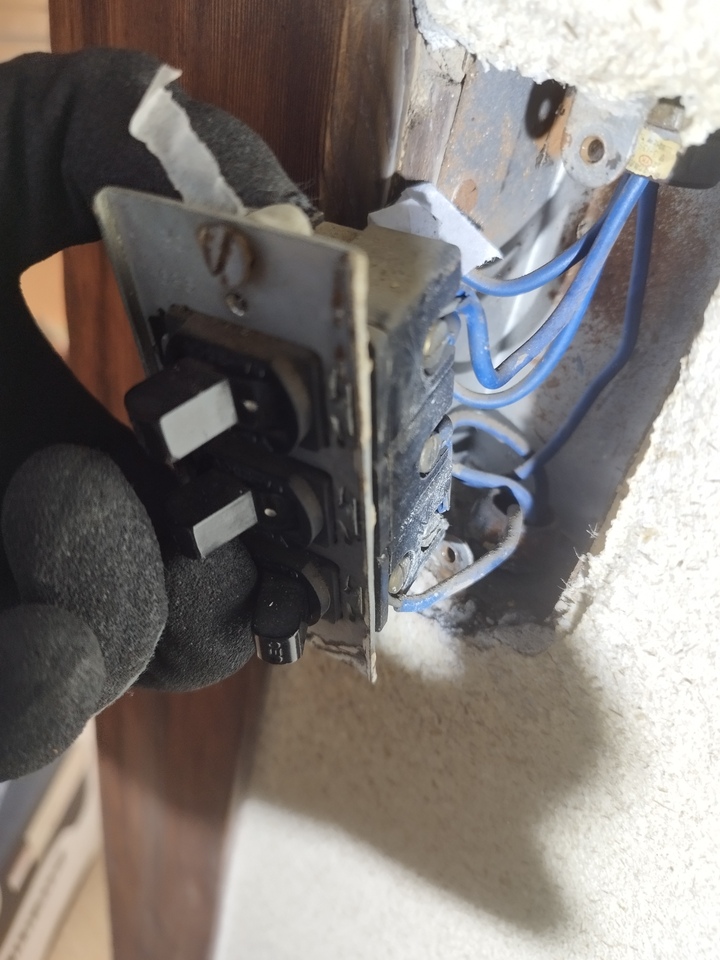

古いスイッチを外す

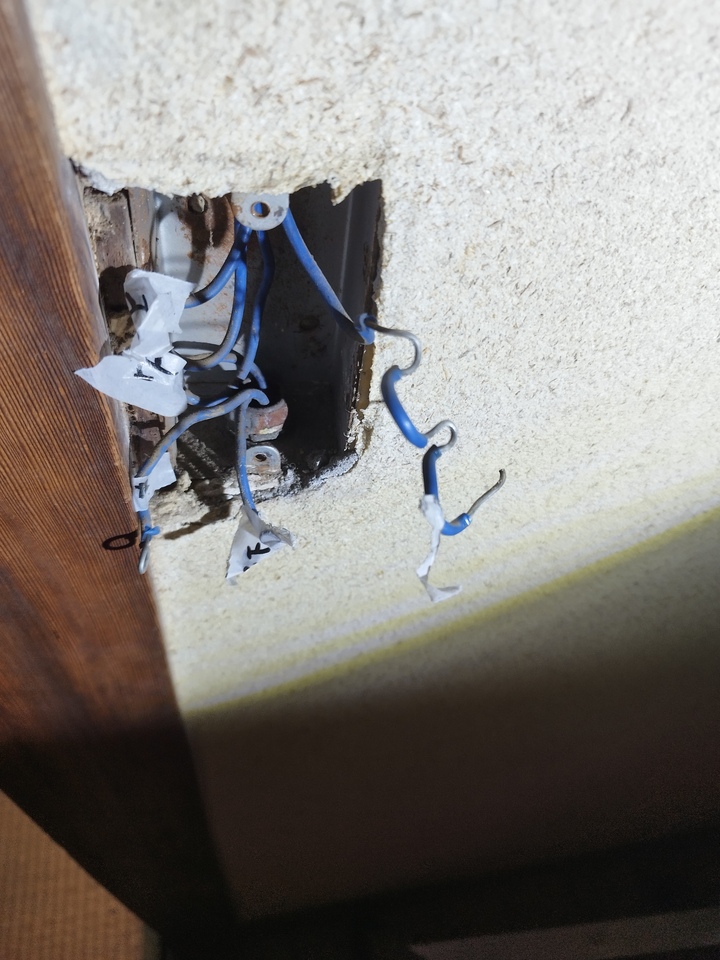

まさか全部青い電線に繋がっているとは思いませんでした。これでは迂闊に外すと、どれがどれだか分からなくなります。現代の電工さんはマジックで「階段上」とか「リビング」とか書くのですが、こんな線では書けません。昔の電工さんはどうやったのでしょうか。
スイッチの結線は、現在では穴にプスっと差し込むだけですが、このころはいわゆるのの字曲げにしてネジで止めていました。ビスの頭はやはりマイナス。
面白かったのが「渡り線」です。渡り線というのはスイッチ同士をつなぐ線で、今は電線を短く切ってコの字形にして、プスプスと差して繋ぎますが・・・。

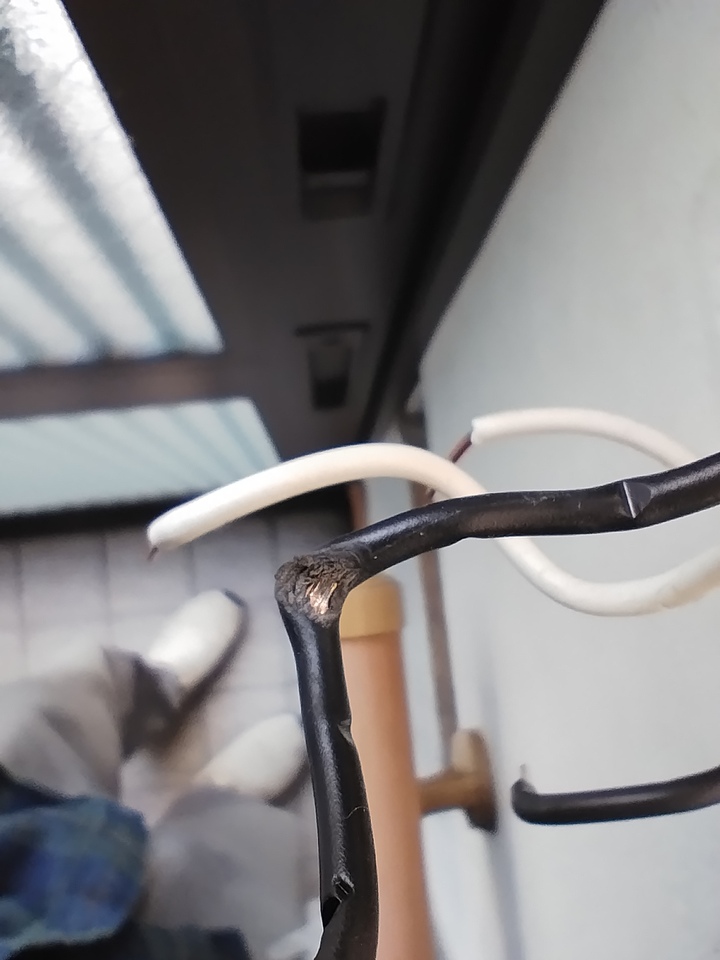

渡り線
こんなふうに線の途中を剥いてU字型にして巻き付けていました。これ、簡単なようでなかなか難しいと思います。
三路スイッチの端子の位置も違います。上の写真で渡り線が付いている場所が0番で、その隣と反対側に1番と3番があります。このスイッチの近くに階段の電球があるのに、片切りスイッチと渡り線で繋がっているのもヘンです。どう繋がっているのか、小一時間考えて結論がでましたが、説明が面倒くさいのでやめておきます。
全部外すとこんな感じ。スイッチボックスがブリキで出来ていて味わい深いです。なお、白いテープは私が付けたもの。付けないと何が何やら分からなくなります。
古いスイッチを外したところ

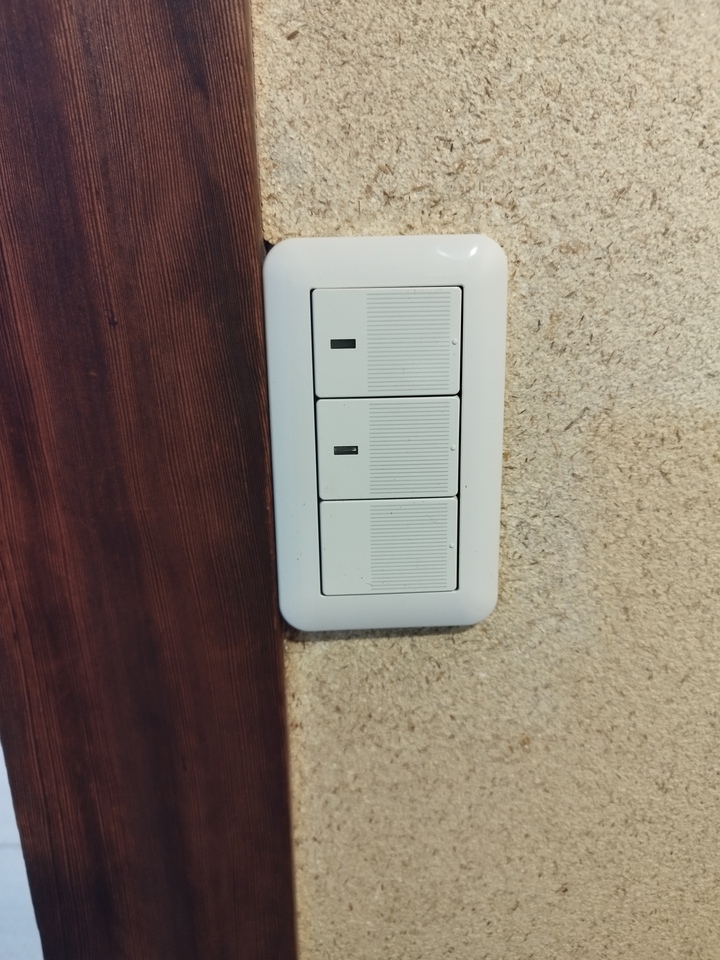

というわけで、昭和レトロなスイッチがモダンなスイッチに変わりました。

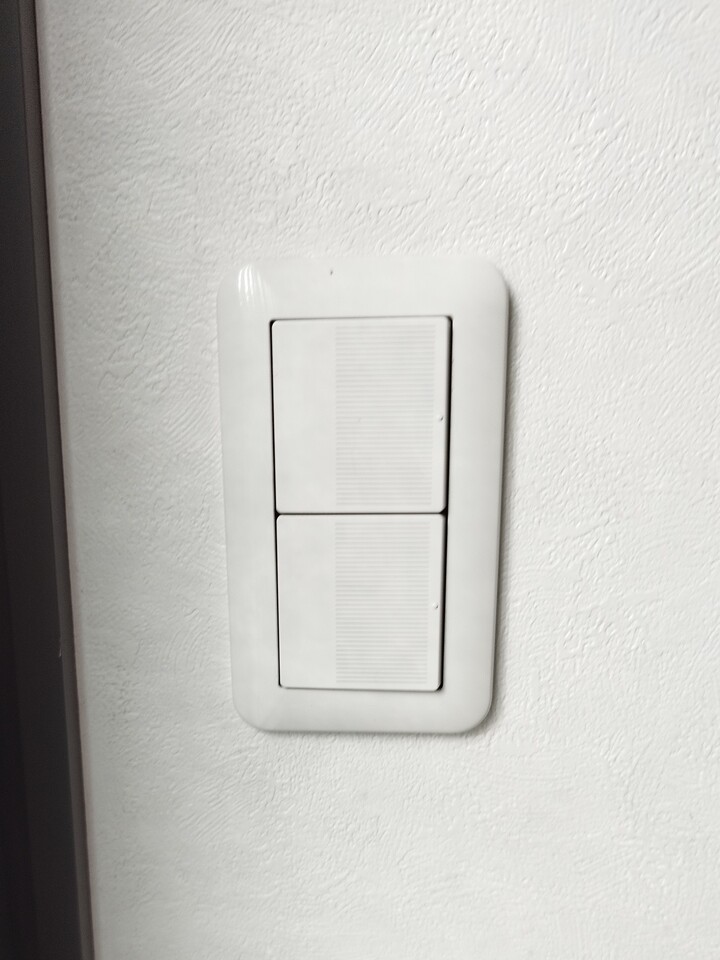

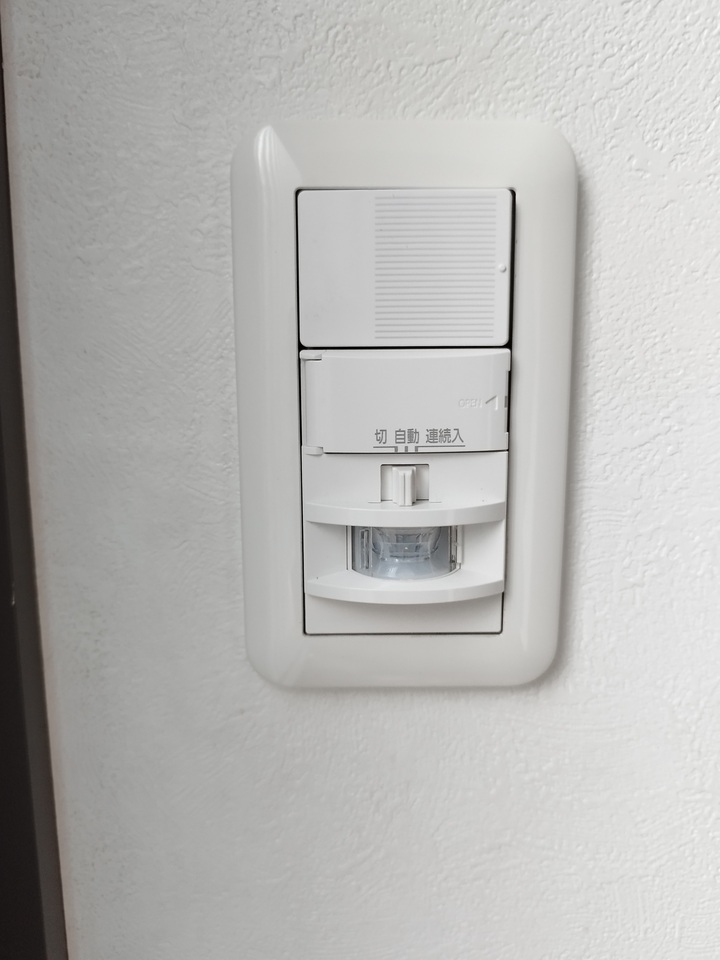

階段スイッチアフター
最後にブレーカーを上げ、スイッチを入り切りしてみます。ちゃんと使えるのをかくにん。よかった♡
と思いきや、ふと階段の照明を見るとヤバいものが目に入りました。

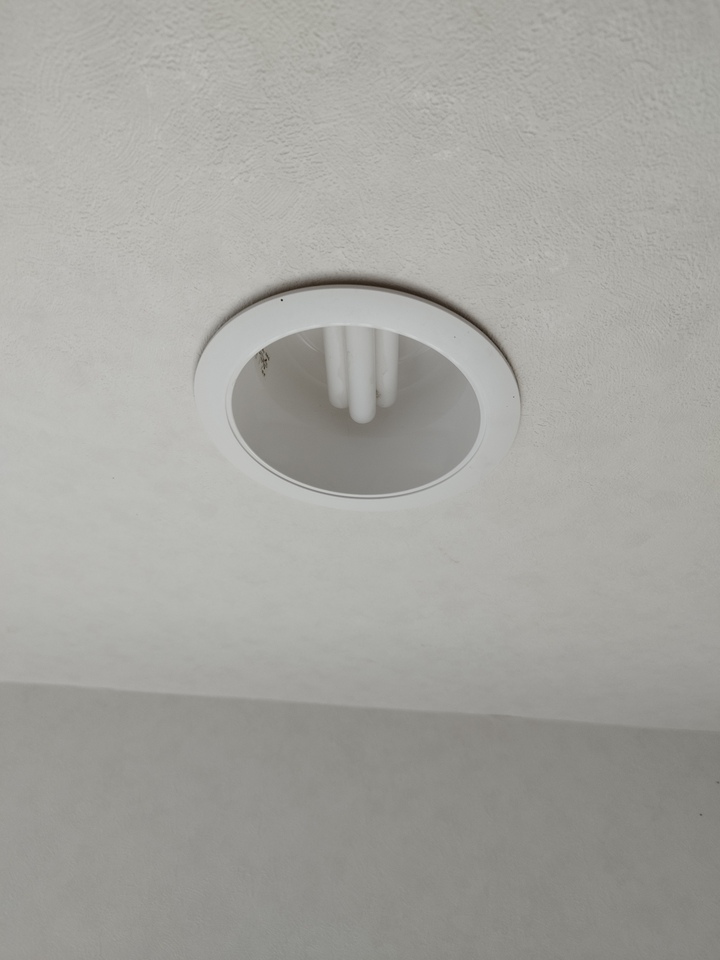

階段照明

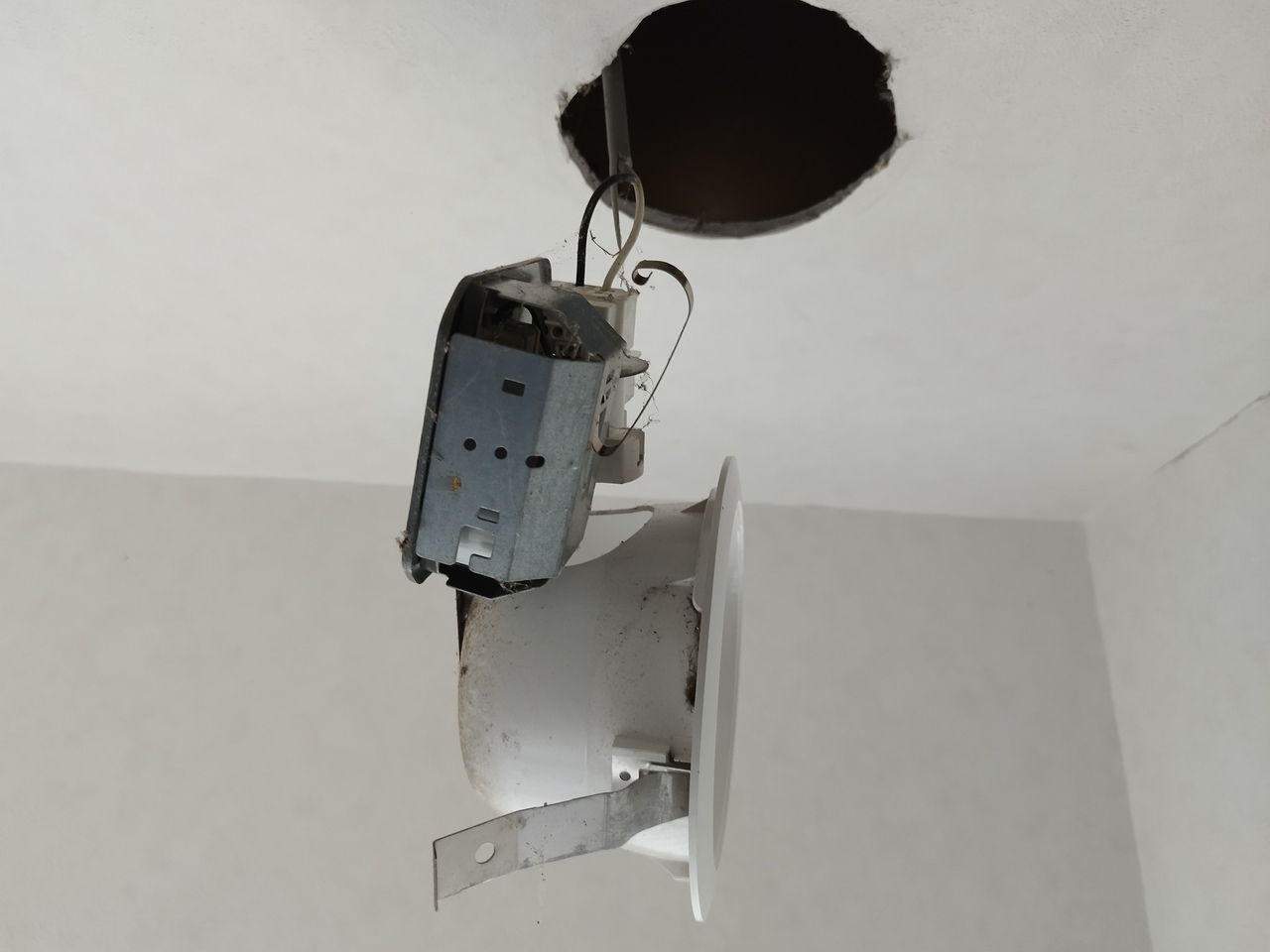

というわけで、次はこれを交換します。
