【コラム】AEとは?(第2回)

こんにちは。石田です。
「AE(アコースティック・エミッション)とは?」の第2回、「AEセンサと、振動加速度センサの違い」について書いていきたいと思います。

AEセンサと振動センサの違い

<前回記事より>
AEの周波数帯域は数10kHz〜数MHzといわれており、私たちの可聴域(〜20kHz程度)よりもはるかに高周波領域です。振動計が対象にしているのは、5-20kHz程度といわれていますので、一般的な振動加速度センサでは検知できません(周波数帯域には諸説あります)。

この高周波信号を検出するために作られたのがAEセンサです。

ではなぜ、AEセンサでは振動加速度センサでは取得できない高周波信号を検出できるのでしょうか。
そのポイントとなるのが、「圧電素子」です。


AEセンサの圧電素子は、高周波数帯域の信号取得に有効な感度を備えているのが特徴です。
振動加速度センサ、AEセンサの共通点は、圧電素子は力を受けると電気を流すという点です。

このAEセンサを利用し、設備の診断に活かす動きは実は1960年ごろから始まっていたそうです。
次回は「転がり軸受」の診断にAEと振動の技術がどのように用いられ、どういった結果が得られるのかについてご紹介します。

本日もご覧いただき、ありがとうございました。

関連製品:低速も診断可能!AEセンサ搭載ベアリング診断器 MHC

◇◆だいやまーく編集後記 vol.4 「HR」◆だいやまーく◇
先週の土曜は中日vsヤクルト戦を見に行ってきました。
楽しく見れるといいなぁと思っていたら、なんと先頭打者HR!そのあと3番の山田もHR!

後で知ったのですが、山田選手はプロ野球記録に並ぶ4打数連続でのホームランだったそうです。
考えてみると、今までマートンの200本安打や金本の(神宮での?)最終試合など、メディアに取り上げられる時に見に行くことが多いことに気が付きました。
次はどんな場面に立ち会えるのか、今から楽しみです。

鉄原実業 石田

8月21

【コラム】AEとは?(第1回)

こんにちは。石田です。
今日は「AE(アコースティック・エミッション)とは?」の第1回です(全3回を予定しています)。

1. AEの定義とは?

一般的には下記のように定義されています。

「AE(Acoustic Emission)とは、固体が変形あるいは破壊する際に、固体がそれまでに蓄えていた
"ひずみエネルギー"を解放する結果として発生する弾性波」

これだけ聞くと、いまいちよくわかりませんよね?(←私がそうでした)
ですので、具体例を挙げてご説明しようと思います。

2. 身近に存在するAE

割り箸を思い浮かべてみてください。

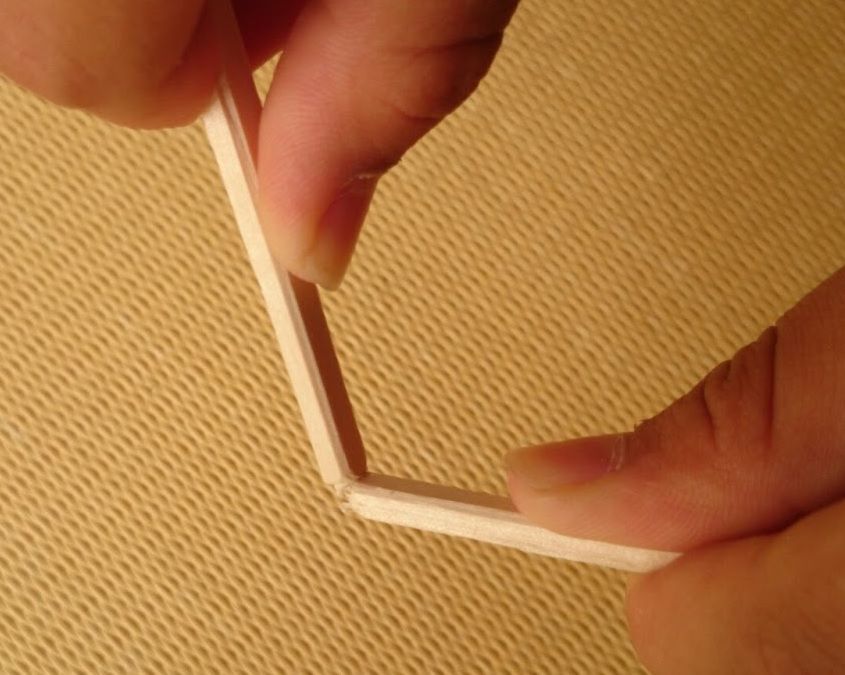

その割り箸を写真のように折ってみます。

イメージ

すると「メキメキメキッ」という音がして最終的には「ボキッ」と折れると思います。
実はこの「メキメキメキッ」と割り箸が折れようとしている瞬間に発生しているのが「AE」なのです。

また、日本人にとっては身近な「地震」もAEの一種といえます。
震源から地球規模で発生している弾性波ということですね。

3. AEの応用

AEは材料内の応力集中により発生する、すなわち割れや変形などが生じた時に材料自身が弾性波を発します。
そのため、稼働中の設備や、傷の進展具合をオンラインで監視するなど、AE技術を応用したモニタリング手法が確立されてきました。

AEの周波数帯域は数10kHz〜数MHzといわれており、私たちの可聴域(〜20kHz程度)よりもはるかに高周波領域です。振動計が対象にしているのは、5-20kHz程度といわれていますので、一般的な振動加速度センサでは検知できません(周波数帯域には諸説あります)。

この高周波信号を検出するために作られたのがAEセンサです。

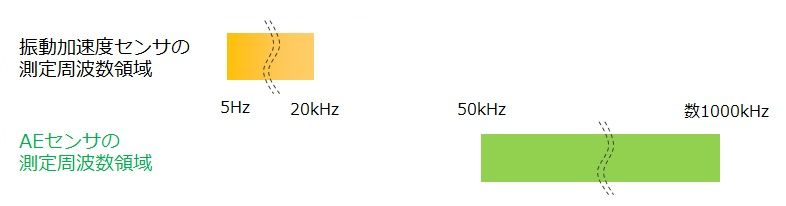

測定周波数領域
