H27構造05(二級建築士学科試験問題)
2019年03月14日 H27構造05(二級建築士学科試験問題)

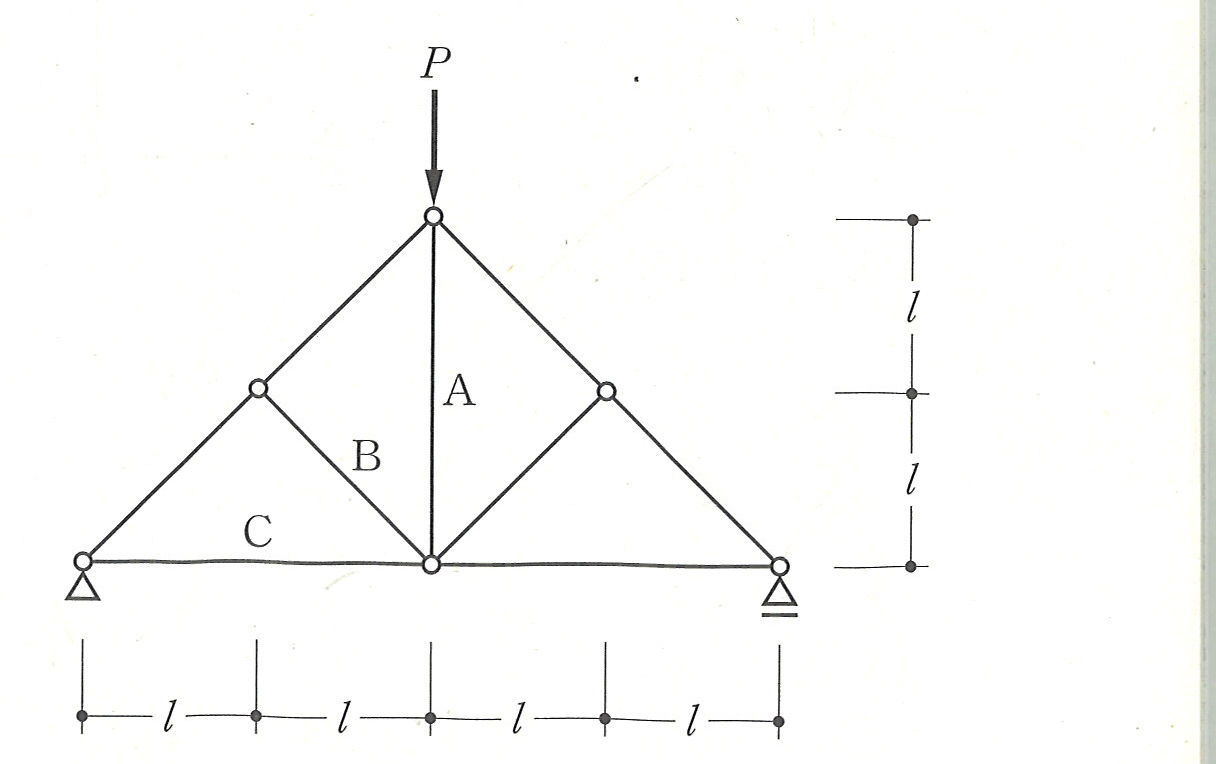

図のような荷重Pを受ける静定トラスにおいて、部材A、B、Cに生じる軸方向の組合せとして、正しいものは、次のうちどれか。
A B C
1. 0 0 引張り
2. 0 引張り 引張り
3. 圧縮 0 圧縮
4. 圧縮 引張り 圧縮
5. 引張り 圧縮 引張り
[画像:構造05]
(正解)1
B部材の上端のピン節点について示力図を考えると、節点に荷重がないことから、NB=0であることが分かる。次に、A
部材の下端のピン節点について示力図を考えると、NA=0であることが分かる。屋根トラスの陸ばりは引張部材であることから、C部材は引張材である。
B部材の上端のピン節点について示力図を考えると、節点に荷重がないことから、NB=0であることが分かる。次に、A
部材の下端のピン節点について示力図を考えると、NA=0であることが分かる。屋根トラスの陸ばりは引張部材であることから、C部材は引張材である。
