こんにちは、自動車整備科 大瀧です。

今回は、2代目プリウスのHVバッテリについてです。

最近は、いろいろなところで作業をしているので見たことがある人も

いると思いますが、お付き合いください。

では、HVバッテリの搭載箇所はどこかというと・・・。

後部座席の後ろになります。

[画像1]

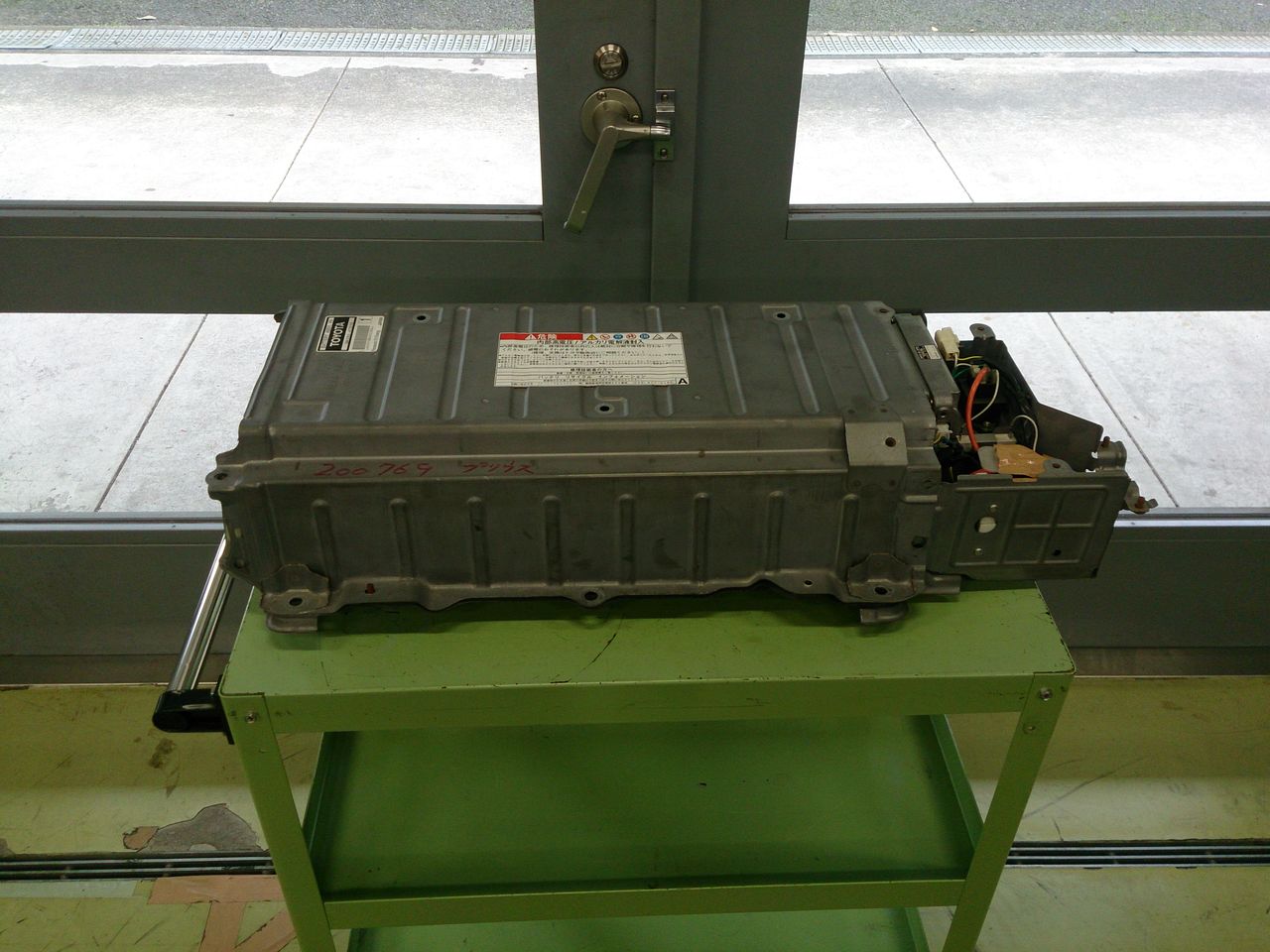

実際に車両から降ろすとこのような形をしています。

なんだか、バッテリーという感じには見えないですね。

[画像2]

外側のカバーを外すと何となくバッテリーに見えてきたかな?

[画像3]

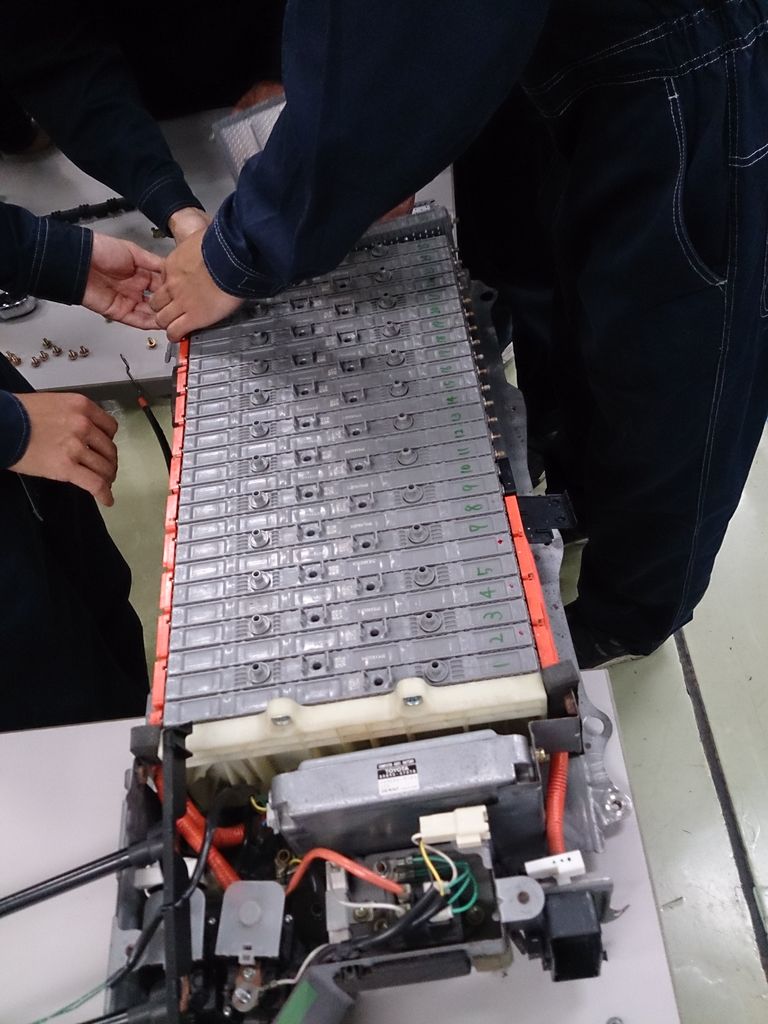

2代目プリウスは、7.2Vのバッテリーが28個!直列に接続されています。

7.2V×ばつ28個は201.6Vです。

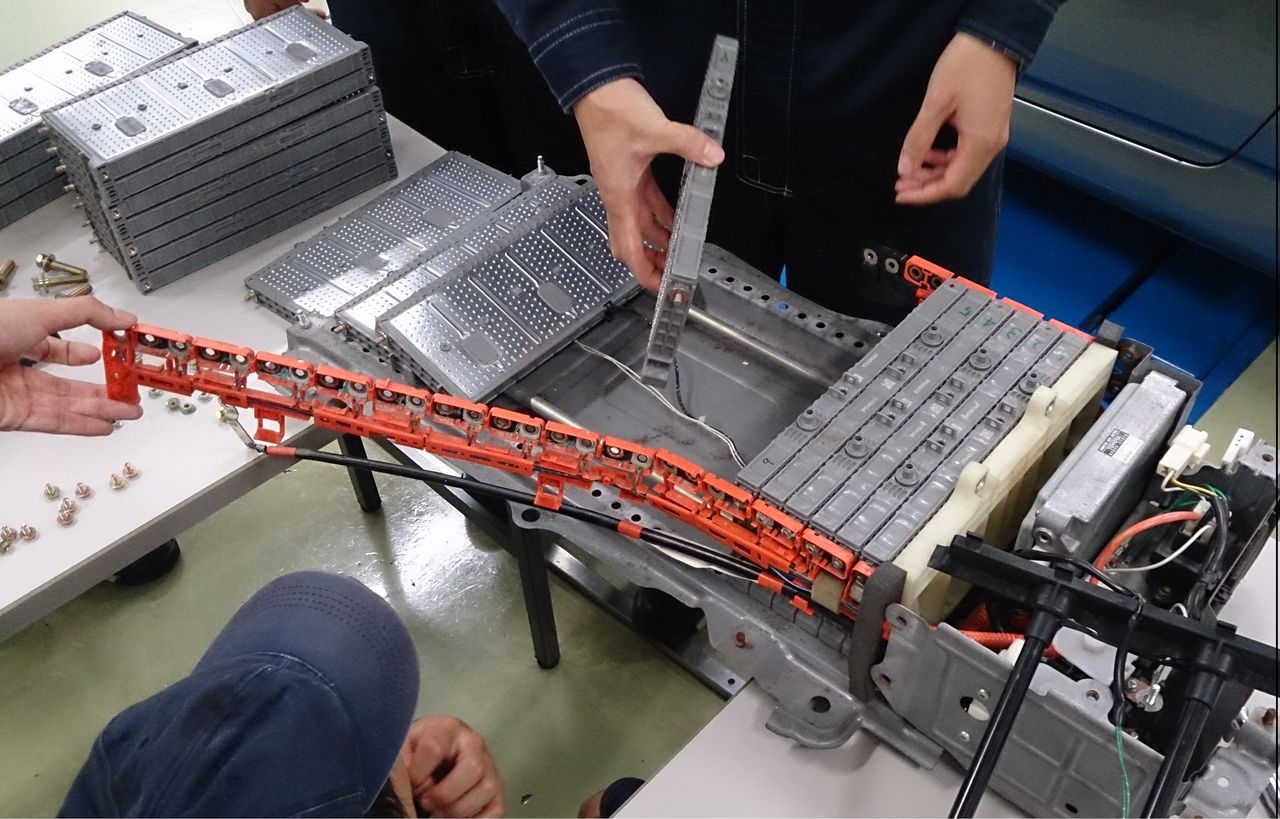

実際に1モジュールごとに分解してみます。

[画像4]

さらに、1モジュールごとに電圧測定をしてみました。

[画像5]

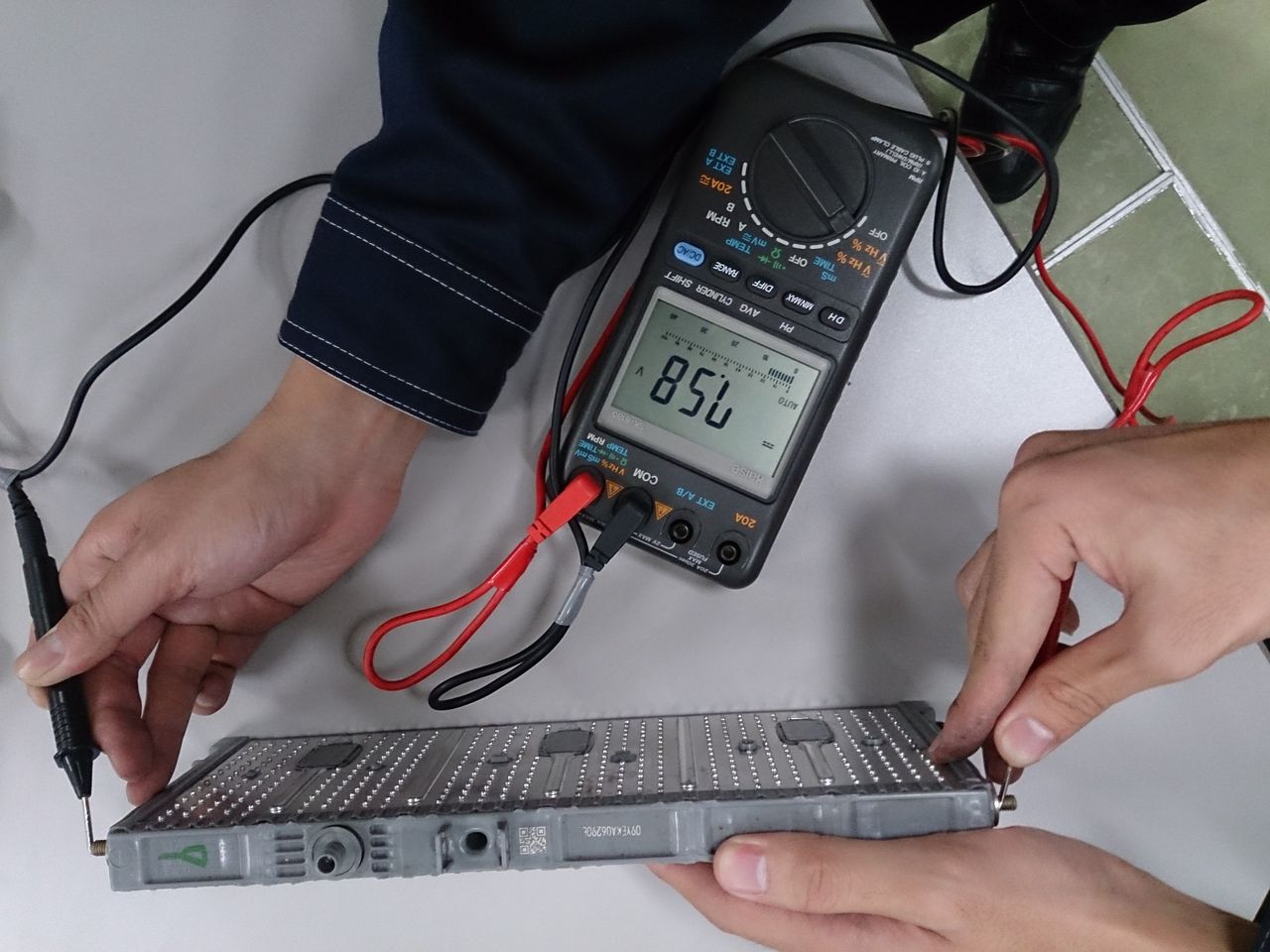

バッテリユニット全体ほぼ同じ7.58Vですが・・・。

極端に電圧の低いところがあります。

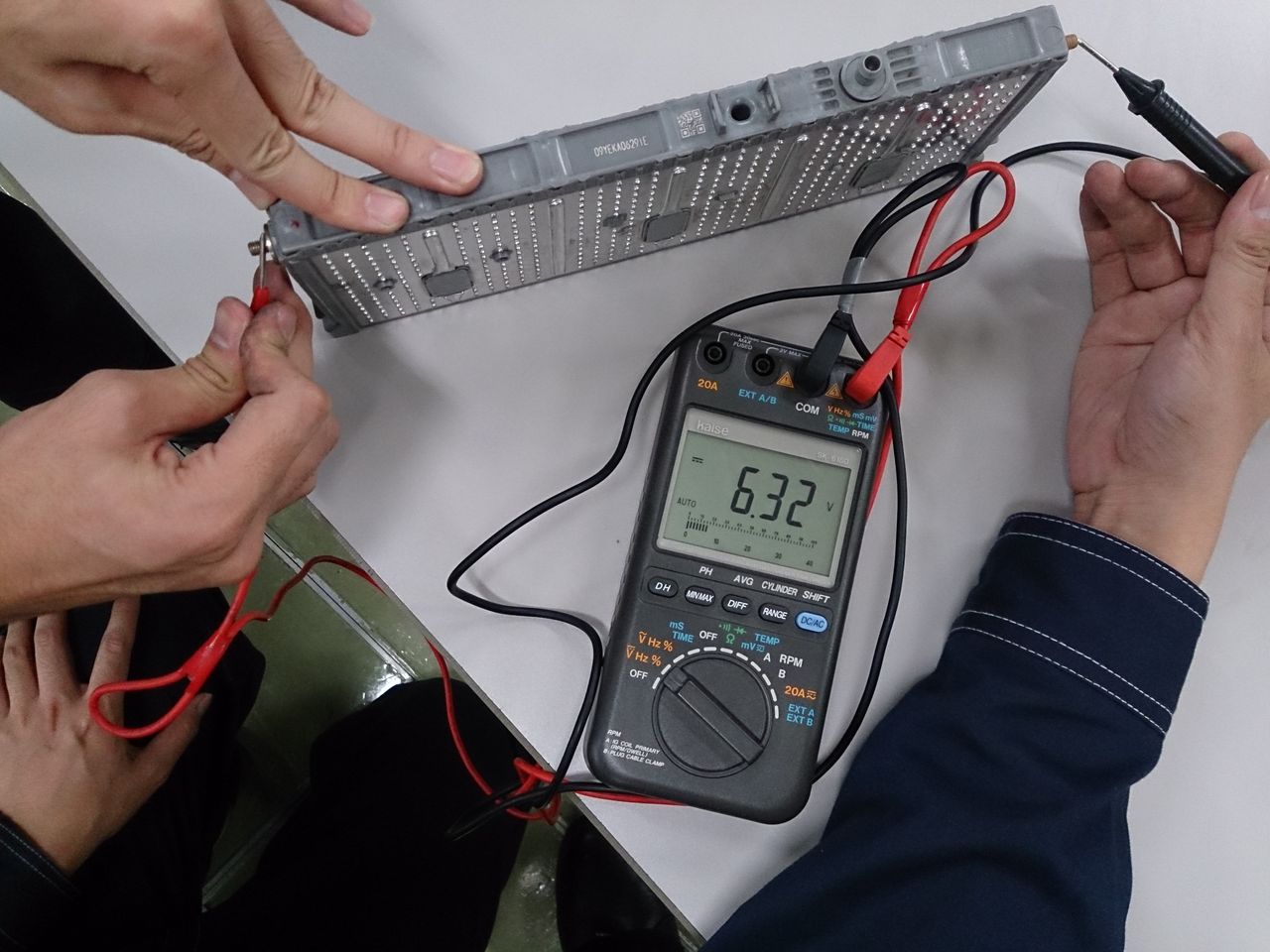

測定値6.32V。

[画像6]

今回、この電圧が低くなってしまって部分を交換したく思い分解しました。

その後のバッテリーはというと、問題なくなりました。

これでしばらく問題なく過ごせそうです。
