• 缺失字体自动替换:AFR 会自动处理图纸中的缺失字体,避免打开图纸因为字体问题造成字符显示不全或乱码。
• 字体缺失场景全覆盖:同时处理 SHX 主字体、SHX 大字体、TrueType 字体,以及多行文字中的内联字体缺失。
• 安装和卸载无残留:部署工具/单DLL会自动识别 AutoCAD 2018–2027,完成安装、卸载、字体释放和插件状态检查全流程。
• 支持人工复核:通过 AFRLOG 查看每个缺失字体的替换情况,并对当前图纸逐条或批量调整。

一般用户只需要下载并运行 AFR-Deployer_vX.Y.Z.exe;AFR-DLL_vX.Y.Z.zip 主要用于维护、测试或受限环境下的手动 NETLOAD。

1. 在 Releases 下载最新发行包。
2. 先关闭所有 AutoCAD 进程(部署工具会在检测到 CAD 运行时禁用安装/卸载按钮)。
3. 双击运行 AFR-Deployer_vX.Y.Z.exe,工具会自动扫描本机已安装的 AutoCAD 版本。
4. 勾选需要安装的项目,确认"部署路径"(默认会选中首个非系统盘下的 \CADPlugins\),点击"安装"。
5. 工具会自动完成:
   • 将对应版本 DLL 复制到部署路径;
   • 在注册表写入自动加载项;
   • 释放内嵌默认 SHX 字体到各 CAD 的 Fonts 目录;
   • 写入 FixedProfile.aws 以抑制"缺少 SHX 文件"弹窗。
6. 启动 AutoCAD 后,插件自动生效。

部署工具会实时监听注册表变化:后续安装/卸载新的 CAD 版本或修改配置文件后,无需手动"刷新",列表会自动更新。

卸载同样在部署工具中完成:勾选已安装的项目点击"卸载",工具会同步还原注册表与 FixedProfile.aws 中由本插件写入的节点。

部署工具是推荐方式;如果只需要单 DLL 场景(例如维护、测试、受限环境),可以手动 NETLOAD:

1. 在 Releases 下载 AFR-DLL_vX.Y.Z.zip 并解压。
2. 按 AutoCAD 版本选择对应 DLL,例如 AutoCAD 2026 使用 AFR-ACAD2026.dll。
3. 在 AutoCAD 命令行输入 NETLOAD,选择该 DLL。
4. 首次 NETLOAD 会完成默认字体部署、配置初始化与自动加载注册;按命令行提示重启 AutoCAD 后生效。

单 DLL 卸载时,在 CAD 命令行完整输入 AFRUNLOAD。该命令会卸载当前会话中的插件事件/Hook,并清理 AFR 自动加载注册表项和由插件写入的配置节点。AFRUNLOAD 是维护入口,不参与自动补全和动态输入建议,必须完整输入命令名。

1. 首次安装后启动 AutoCAD,插件会自动将内置默认字体释放到 CAD 的 Fonts 目录。
2. 插件会自动写入默认配置:
   • SHX 主字体:ming.shx
   • SHX 大字体:tssdchn.shx
   • TrueType 字体:宋体

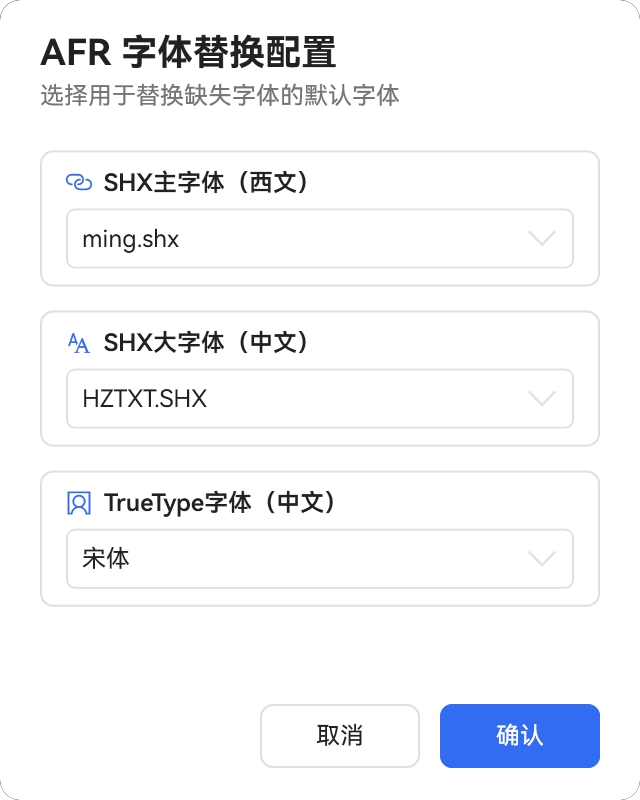

3. 如需修改默认配置,可在 AutoCAD 中输入 AFR,重新配置三类替换字体。

字体精简建议:

• 建议将 CAD 安装目录 Fonts 中 SHX 字体精简至 100 个以内;
• 保留 sas_____.pfb、MstnFontConfig.xml、internat.rsc、font.rsc 等非 SHX 文件;
• 字体过多会导致插件界面加载明显卡顿。

点击下载 CAD 字体包(Fonts.zip)

打开有缺失字体的 DWG,看到类似日志即说明插件已执行:

====================================================================================
AFR 缺失字体自动替换 v9.1.0
项目地址GitHub(国外):github.com/splrad/CADFontAutoReplace
项目地址Gitee(国内):gitee.com/splrad/CADFontAutoReplace
命令: AFR(配置) AFRLOG(日志) AFRUNLOAD(卸载命令)
====================================================================================
[字体修复]已替换缺失字体 3 个(SHX主字体:1,SHX大字体:1,TrueType:1) | MText内联字体映射:0

如果自动替换结果不理想:

1. 输入 AFRLOG
2. 查看缺失字体与当前替换目标
3. 逐条调整或使用批量填充
4. 点击"应用替换"写入当前图纸

AFRLOG 每次打开都会重新读取图纸实时状态(含 STYLE 修改结果)。

MText 内联字体采用运行时映射自动处理,不支持手动替换。

如果使用插件后仍出现"字体不显示"或"乱码",欢迎提交 Issues。

为便于快速定位,请尽量附上:

1. 脱敏后的问题图纸(可最小化为单个问题区域)
2. 同一图纸中"正常显示部分"截图
3. 同一图纸中"不正常显示部分"截图
4. AutoCAD 版本 + 插件 DLL 版本 + 插件配置

信息越完整,定位越快。

QQ:1186191934 微信:splrad 电子邮箱:alearner@splrad.com

• 开发者指南
• 字体 Hook 证据与边界
• 规范:Git 分支模板

欢迎提交 Issue 和 PR,一起完善 AFR。

1. 拉取仓库 main 最新代码。
2. 从 main 切出功能分支并完成修改(本仓库禁止直接向 main 分支推送)。
3. 本地构建:

# 构建某个 CAD 版本适配壳
dotnet build src/AutoCAD/AFR-ACAD20XX/AFR-ACAD20XX.csproj
# 构建部署工具
dotnet build src/AFR.Deployer/AFR.Deployer.csproj
# 一次构建所有项目
dotnet build CADFontAutoReplace.slnx

将 20XX 替换为当前目标版本(例如 2027)。插件统一版本号集中在根目录的 Version.props(发版时仅修改这个文件)。

4. 验证关键命令(AFR / AFRLOG,Debug 下可验证 AFRVIEW)。
5. 推送分支后,流程会自动创建/更新 你的分支 -> test 的 PR。
6. test 合并后,流程会自动创建/更新 test -> main 的 PR。
7. 提交说明与 PR 描述会自动生成;不准确时请在 PR 评论补充。

• 核心开发者(TRUSTED_DEVELOPERS)提交的 PR 会自动审批授权。
• 非核心开发者提交到 main 的 PR,需要至少 1 位核心开发者有效审批。
• 非核心开发者向 test 提交 PR 时,禁止修改 .github/workflows/ 下文件。
• main 仅允许 test 分支发起合并,且禁止外部 Fork 直接向 main 提 PR。

• 遵守分层依赖方向:AFR.Core / AFR.UI 不引用 AutoCAD SDK;AFR.HostIntegration 由部署工具与 CAD 插件共用,不反向依赖其中任一方。
• 新增常规命令必须在 PluginEntry.cs 注册,否则 CAD 无法识别;隐藏维护入口需避免进入 CAD 命令补全体系。
• 仅调试使用的功能请用 #if DEBUG 包裹(并在命令注册处同步控制)。
• 发版需要修改版本号时,仅修改根目录 Version.props文件。
• 聚焦当前问题,避免无关重构。

本项目提供的 CAD 字体包中,部分字体来自互联网整理。为尊重原作者知识产权,现将可追溯来源列出如下:

⚠️ 若你是某款字体原作者,且认为收录方式不当,请通过 Issues 联系,我会第一时间处理(移除或补充署名)。

本项目字体包仅供学习与辅助使用,不以任何形式进行商业销售。
