사용자가 안드로이드 애플리케이션을 통해 복용해야 하는 약을 정해진 시간에 구급함에서 제공받는 시스템 입니다.
해당 프로젝트는 관리자용 웹, 안드로이드 앱, 스마트 구급함(디바이스), 서버 총 4개의 영역으로 구성되어 있으며, 해당 레파지토리는 디바이스 레파지토리 입니다.
복용 시간에 알맞는 약을 제공하고 잔여량을 측정하여 LED로 표시합니다. 슬롯의 뚜껑에는 잠금 장치가 있어 약을 추가, 삭제하는 경우가 아니면 열리지 않도록 합니다.

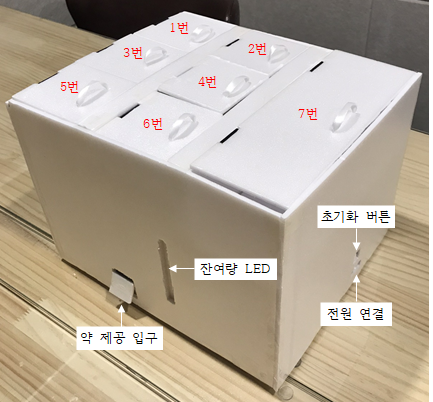

- 디바이스 외관
1번~6번 슬롯에는 알약을 보관하고 7번 슬롯에는 일반 의약품을 보관합니다. 초기화 버튼으로 앱과 디바이스를 연동하고 보관 중인 슬롯의 약 잔여량을 LED로 표시합니다.

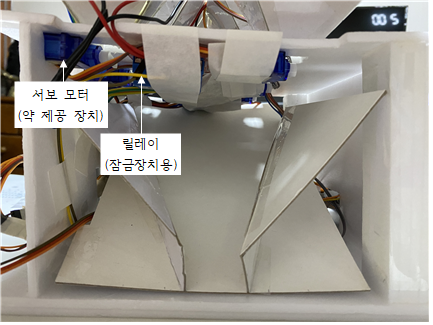

- 디바이스 내부
릴레이 모듈로 잠금 장치인 리니어 솔레노이드를 제어하고 약 제공 시 서보 모터를 일정 속도와 각도로 작동시켜 약을 떨어뜨립니다.

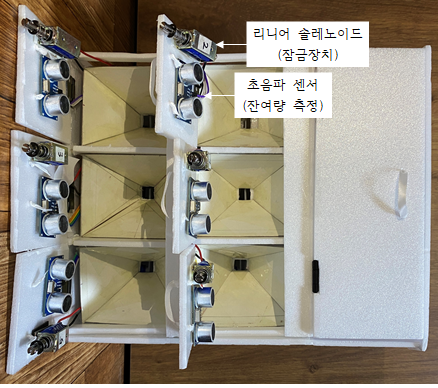

약을 추가, 삭제하는 경우에 리니어 솔레노이드가 작동하여 잠금 장치가 잠금, 해제되고 초음파 센서를 이용해 잔여량을 측정합니다.

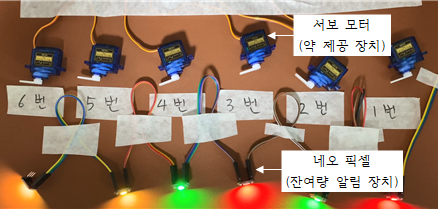

잔여량 표시는 네오 픽셀을 이용하여 충분하면 녹색, 부족하면 빨간색, 적당하면 노란색을 표시합니다.

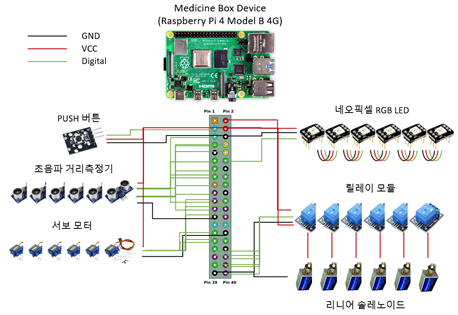

- 회로도
- Raspberry Pi 4
- python
- bash
