東方紅魔郷AI @aki33524

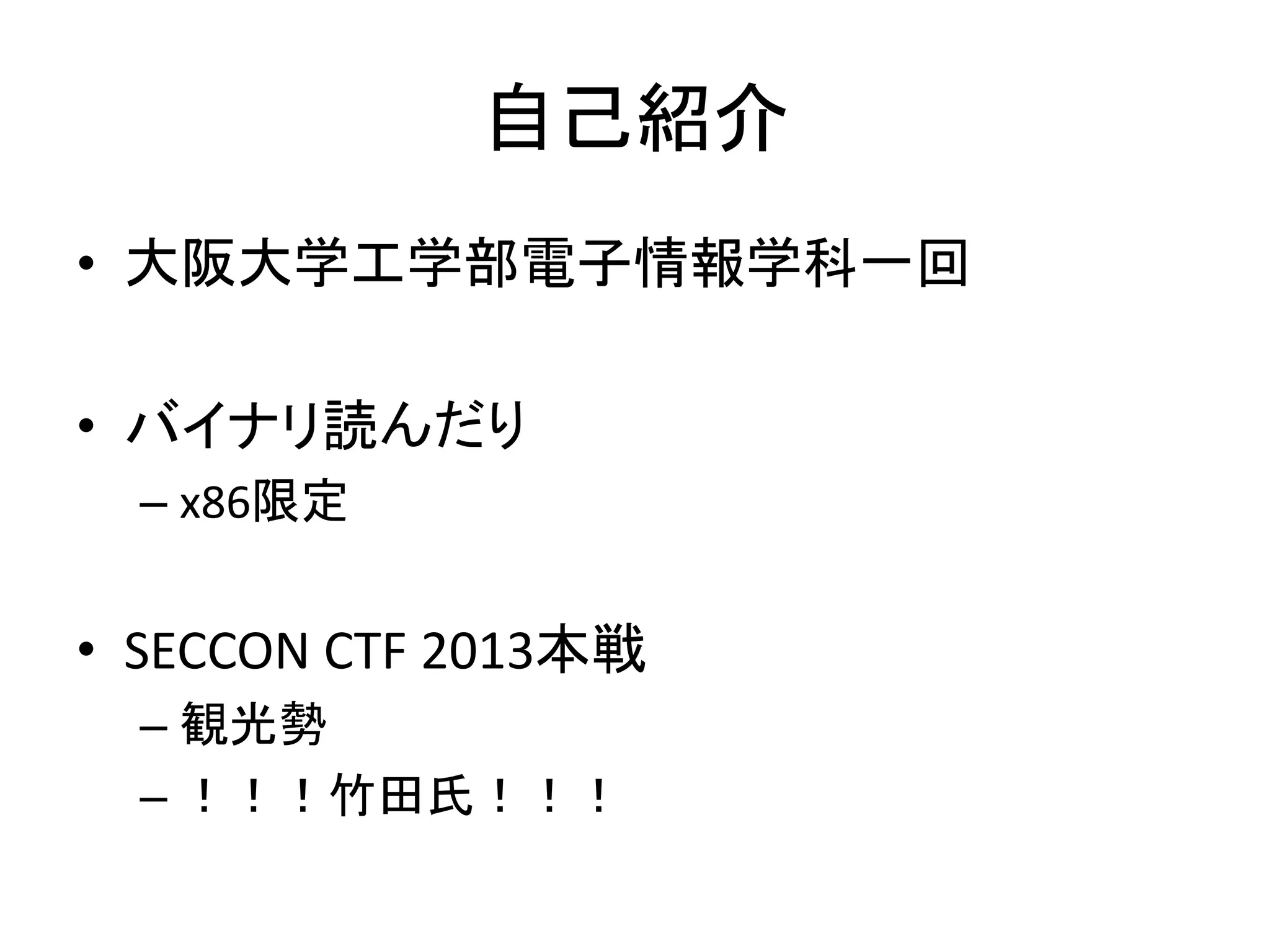

自己紹介 • 大阪大学工学部電子情報学科一回 • バイナリ読んだり – x86限定 • SECCON CTF 2013本戦 – 観光勢 – !!!竹田氏!!!
目標 • 紅魔郷Exのノーショットノーボムノーミスクリア する – 回避特化 – スコアタックなどアイテムの処理は組み込んでい ない
処理の介入 • 全体的な処理の把握 – 気合 • 毎フレーム呼ばれる関数を見つけ出してAIの 関数に書き換える – Dllinjectionを用いる
STGのフローチャート キー入力 の評価 描画 自機死亡 処理 敵弾移動 処理 自機移動 処理 敵移動処 理
STGのフローチャート • 正確にはキー入力処理の後にシーン評価 (e.g タイトルシーン、ゲームシーン) – 先の図はゲームシーン時の処理 • キー入力処理はシーンに依らず必ず行われ る – これを乗っ取る
Dllinjection • Dllをターゲットのプロセスに読み込ませて介 入 – Attach/Detachの処理でメモリアドレスの書き換え など • CreateRemoteThreadを用いる方法 – 参考 O’REILLY アナライジングマルウェア
Dllinjection(読み込ませる側) VirtualAllocEx()で対象プロセス内にメモリ確保 WriteProcessMemory()で確保したメモリに対象 Dllのファイルパスを書き込む GetModuleHandle()で自プロセスがロードしてい るkernel32.dllのハンドル取得 GetProcAddress()でLoadLibraryA()の関数アドレ ス解決(ASLRが無効でなければならない) CreateRemoteThread()でLoadLibraryA()を実行し DLLの読み込み完了
Dllinjection(読み込ませる側) • ASLRが有効であれば先の方法は用いることが出 来ない – 自プロセスと対象プロセスのLoadLibraryA()のアドレ スが必ずしも一致しない – IMAGE_DLLCHARACTERISTICS_DINAMIC_BASEをoffに • PEheader内のIAT(Import Address Table)から解 決することが出来る • LoadLibraryA()と同様にFreeLibrary()でDllの detachを実装出来る
Dllinjection(Dll側) • DllMainの引数として呼び出された理由 (reasonForCall)が渡される – DLL_PROCESS_ATTACH/DLL_PROCESS_DETACH
Dllinjection(Dll側) • キーの評価関数(以下getKeyState())の上書 き – Attach • ラッパー関数(以下wrapper())を宣言してgetKeyState() をwapper()で上書き、内部でgetKeyState()を呼び出す – Detach • 関数アドレスの復帰 • 書き換えが少ない(関数アドレスの4byteの み)
Dllinjection(Dll側) • InlineAsmは__declspec(naked)な関数に分け る – O2オプションで死ぬ
AIの手順 • 敵、敵弾、自機の解析 • nフレーム後の敵、敵弾の位置予測 • 頑張って避ける
敵、敵弾の解析 • 敵弾には速度ベクトルが入っている – 基本的には不変なので誤差なく予測できる • 敵、レーザーには速度ベクトルが入っていな い – しかもランダム性が高い – メモリ上の解析からは限界がある
nフレーム後の予測 • 真面目にやるには敵弾を動かす関数を読むしか 無い?? – 解析コストがヤバイ • 知りたいのは関数の結果であって処理ではない – 敵、敵弾の更新をする関数(以下 refreshEnemyState())を見つけ出して実行するといい – 変更されたデータを復帰する必要がある
nフレーム後の予測 • refreshEnemyState()はthiscallらしい
nフレーム後の予測 • 敵弾等のデータはグローバル変数として宣言 されていた – PEheaderからグローバル変数の領域を知れる – memcpyでまるごと退避、refreshEnemyState()を 実行、最後に復帰
nフレーム後の予測
nフレーム後の予測 • 自機狙い弾(自機の変位で速度情報が変化 する弾)の予測は出来ない – 処理系から外す – 自機の位置を変えてシミュレーション ステータス が変わった弾を除く • 弾の回避は予測が完全であることを前提
弾の回避
弾の回避
弾の回避
弾の回避
弾の回避
弾の回避 • フレームの先のほうから現在に向かってDP 的に更新するだけ • 計算量はO(F E) – F:フレーム数 – E:区間の最大数(弾の最大数)
弾の回避
弾の回避
弾の回避 • 一般にbool値のDPは効率が悪いことが多い (らしい) • 中心からの距離の二乗をその点の基本コスト とする – 被覆された点はコストINFとする – 次のフレームの移動出来る点がすべてINFであれ ばその点のコストはINF – 次のフレームで移動出来る点の中で最もコストの 小さい点のコストを基本コストに加算して更新
弾の回避
弾の回避
弾の回避
弾の回避
弾の回避
弾の回避 • 縦横の移動しか考えない – 初期化 O(F ^ 3) – 通常弾(回転のない矩形)の被覆 O(F E H W) • H, W : 弾の高さ、幅 • E : 弾の最大数 – レーザーの被覆 O(L F ^ 3) • L : レーザーの最大数 – 被覆の更新O(F ^ 3) • 総計算量はO(L F ^ 3)的 • ナナメ移動を考慮するとO((E+L) F ^ 5) – 弾の被覆を独立して考えるのが難しい
弾の回避 • 1フレームに掛けられる時間は1/60sec – 10^7 〜 10^8手数 • およそ60F先の計算なら処理落ちしないはず – 実際は30fpsほどしか出なかった memcpy周りが 重い?
弾の回避 • 実演!!!
弾の回避 • ほとんど死なない • 「そして誰もいなくなるか」以外は回避出来る
弾の回避 • 「そして誰もいなくなるか」の難しさ – 弾が自機狙いではなく、弾の発生位置が自機狙 い – 弾が大量 – 速度が遅い(弾抜けが出来ない)
弾の回避 • 1Fだけ全探索する – 1F先の場面は自機狙いも含めて誤差がない – 完全ではないがナナメ対応が出来る!!! – 単純に17倍の処理時間が掛かる – 30Fの先読み • おおよそ20 〜 30F先読みで紅魔郷Exはすべ て回避出来るらしい
弾の回避 • 死ななくなった • 【AIリプレイ】紅魔郷Exノーショットノーボムノー ミスクリア1/2 – http://www.nicovideo.jp/watch/sm23043946
質問
